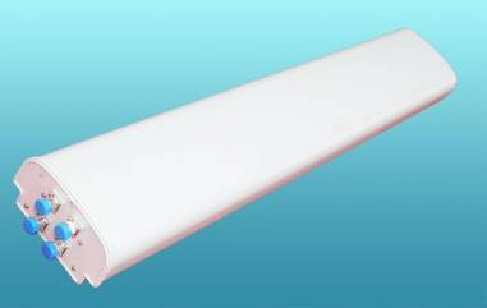

产品描述：DCS1800+WCDMA/65°&65°17.5/17.5四端口板型电调天线

电气指标   Electrical Characteristic

工作频率（MHz）

1710-2690

1710-2690

天线增益（dBi）

17.5

17.5

极化方式

±45°

水平面波瓣宽度（°）

65±6

垂直面波瓣宽度（°）

10

10

轴向交叉极化比（dB）

≥15

±60°交叉极化比（dB）

≥10

前后比（dB）

≥28

第一上旁瓣抑制(dB)

≥15

驻波比

≤1.5

隔离度（dB）

≥28

三阶交调（dBm）

≤-107

电下倾角（°）

0-10

0-10

阻抗（Ω）

50

功率容量（W）

200

接头类型

4×7/16 Din阴头

机械指标   Mechanical Characteristic

天线尺寸（mm）

1600×280×85

重量（Kg）

15

机械倾角（°）

0-16

天线罩材质

PVC或玻璃钢

雷电保护

直接接地

环境指标   EnvironmentalCharacteristic

环境温度（°C）

-55～+70

抗风能力

工作风速110km/h，极限风速200km/h

方向图     Pattem

1710-2700 MHz

1710-2700 MHz
