1．电气性能指标
|
频率范围(MHz) |
820~960MHz |
1710~2690MHz |
|
增益(dBi) |
15dBi |
17.5dBi |
|
极化方式 |
±45° |
±45° |
|
驻波比 |
≤1.5 |
≤1.5 |
|
端口隔离度(dB) |
≥28dB |
≥28dB |
|
水平面波束宽度 |
65±6° |
65±6 |
|
垂直面波束宽度 |
6±2° |
6±2° |
|
下倾角范围 |
0~16° |
2~15° |
|
0°交叉极化比 |
≥15dB |
≥15dB |
|
±60°交叉极化比 |
≥10dB |
≥10dB |
|
三阶互调 |
≤-102dBm |
≤-102dBm |
|
功率容量 |
200W |
200W |
|
接口形式 |
2*7/16-DIN Female |
2*7/16-DIN Female |
水平面方向图 Horizontal pattern 垂直面方向图 Vertical pattern

2．机械性能指标
|
美化天线尺寸 |
Φ280*1600mm |
|
内含天线数 |
2面 |
|
水平可调角范围 |
360°(增高架调角) |
|
美化天线重量&, lt;, /SPAN> |
≤45KG |
|
雷电保护 |
直流接地，顶部避雷针用避雷线直接连接至底部钢架 |
|
安装方式 |
楼面基础、锚固安装 |
|
接头位置 |
底部 |
|
天线外罩材料 |
UPVC 厚度4mm |
|
外罩 |
UPVC 白色 |
|
天线外罩抗老化 |
保用10年 |
|
环境温度/极限温度 |
-40°~+60°/-55°~+75° |
|
相对湿度 |
8%~98% |
|
大气压 |
70~106kpa |
|
工作风速 |
110km/h |
|
摄冰厚度 |
10mm不被破坏 |
|
天线罩材料阻燃性 |
GB8624-1997难燃一级 |
|
防紫外线 |
一年之内不变色 |
|
耐酸碱度 |
两年之内无明显褪色 |
|
防水等级 |
IP55 |
|
其他要求 |
整体防腐、防锈 |
|
外露金属件（不锈钢除外）全部热镀锌； |
3．配件说明
|
配件说明 |
|
标准配件 |
M12*45外六角螺栓、M12平垫、M12弹垫各4 pcs |
|
|

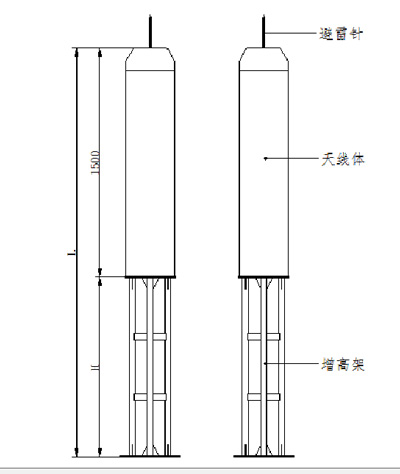

二、产品图片

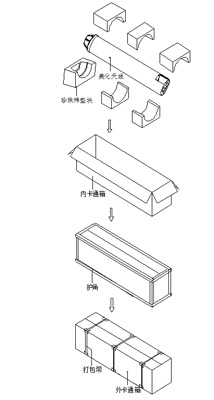

四、产品包装
我公司完全按照运营商规定的要求进行包装(选用气泡膜保护天线表面无划痕,珍珠棉垫块做缓冲，内外卡通箱之间增加护角加强卡通箱强度,保证运输过程中的安全性)。包装箱（盒）内包含有：天线（合适的数目）、产品合格证、产品技术规范书（含安装图及安装步骤，天线型号、频段、驻波、增益等）、装箱清单及其他相关的技术资料。
|
