1.电气指标
频率范围 |
1880~1920MHz |
2010~2025 MHz |
2555~2635 MHz |
结 构 参 数 |
阵列排列形式 |
直线 |
端口数目 |
18 |
极化方式 |
±45° |
列间距 |
75mm |
接口类型 |
N-Female |
馈电位置 |
底部 |
机械下倾 |
0° |
电 路 参 数 |
电下倾角精度 |
±1.0° |
电下倾范围 |
2°~12 ° |
输入阻抗 |
50Ω |
各单元端口驻波比 |
≤1.5 |
同极化隔离度 |
2度下倾 |
≥20dB |
3度~6度下倾 |
≥25dB |
7度~12度下倾 |
≥28dB |
异极化隔离度 |
2度下倾 |
≥25dB |
3度~6度下倾 |
≥28dB |
7度~12度下倾 |
≥30dB |
|
|
平均功率容限 |
≥25W
≥25W |
峰值功率容限 |
≥250W
≥250W |
校 准 参 数 |
校准端口至各单元端口的耦合度 |
-26±2 dB |
校准端口到各单元端口幅度最大偏差 |
≤0.7dB |
校准端口到各单元端口相位最大偏差 |
≤5° |
校准端口驻波比 |
≤1.5 |
性 能 参 数 |
单元波束 |
水平面半功率波束宽度 |
100°±15 ° |
90°±15 ° |
65°±15 ° |
增益 |
≥13.5dBi |
≥14.5dBi |
≥15.5dBi |
波束±60度边缘功率下降 |
∕ |
∕ |
12±2dB |
垂直面半功率波束宽度 |
∕ |
∕ |
≥5° |
前后比 |
≥21dB |
≥21dB |
≥23dB |
交叉极化比(轴向) |
≥16dB |
≥16dB |
≥16dB |
交叉极化比(±60) |
≥7dB |
上旁瓣抑制 |
∕ |
∕ |
≤-15dB |
业务波束 |
0°指向波束增益 |
≥19.5dBi |
≥20.5dBi |
≥21dBi |
0°指向水平面半功率波束宽度 |
≤29° |
≤26° |
≤25° |
0°指向水平面副瓣电平 |
≤-12dB |
∕ |
∕ |
±60°指向波束增益 |
≥17dBi |
≥17dBi |
≥17dBi |
±60°指向水平面半功率波束宽度 |
≤32° |
≤32° |
≤23° |
±60°指向水平面副瓣电平 |
≤-5dB |
≤-5dB |
≤0dB |
0°交叉极化比(轴向) |
≥20dB |
∕ |
∕ |
0°前后比 |
≥26dB |
∕ |
∕ |
广播波束 |
水平面半功率波束宽度 |
65°±5 ° |
65°±5 ° |
65°±5 ° |
垂直面半功率波束宽度 |
≥7 ° |
≥6.5 ° |
≥5 ° |
视轴增益 |
≥13.5dBi |
≥14.5dBi |
≥15dBi |
视轴增益@φ=±60 处电平下降 |
12±2dB |
12±2dB |
12±2dB |
前后比 |
≥26dB |
≥26dB |
≥26dB |
交叉极化比(轴向) |
≥22dB |
≥22dB |
≥22dB |
交叉极化比(±20°) |
≥20dB |
∕ |
≥22dB |
交叉极化比(±60°) |
≥8dB |
上旁瓣抑制 |
≤-15dB |
|
|
|
|
|
|
|
水平面方向图 Horizontal pattern 垂直面方向图 Vertical pattern

2.机械性能指标
产品整体尺寸(不含增高架) |
Φ600×2000mm |
内含天线数 |
3面 |
水平可调角范围 |
360°(增高架调角) |
产品重量(不含增高架) |
65KG |
雷电保护 |
直流接地 |
安装方式 |
楼面基础、锚固安装 |
维护方式 |
底部维护门 |
天线外罩材料 |
UPVC厚度3.8mm |
天线外罩抗老化 |
保用10年 |
环境温度/极限温度 |
-40°~ + 60° / -55° ~ +75° |
相对湿度 |
8% ~ 98% |
大气压 |
70 ~ 106kpa |
工作风速 |
110km/h |
摄冰厚度 |
10mm不被破坏 |
天线罩材料阻燃性 |
GB8624-1997难燃一级 |
防紫外线 |
一年之内不变色 |
耐酸碱度 |
两年之内无明显褪色 |
防水等级 |
IP55 |
其他要求 |
整体防腐、防锈 |
金属件(不锈钢除外)全部热镀锌 |
|
|
3.配件说明
配件说明 |
标准配件 |
增高架组件、M12*110 (6.8级)膨胀螺栓8 pcs、 |
M12*30外六角螺栓、M12平垫、M12弹垫各4 pcs |
二、产品图片

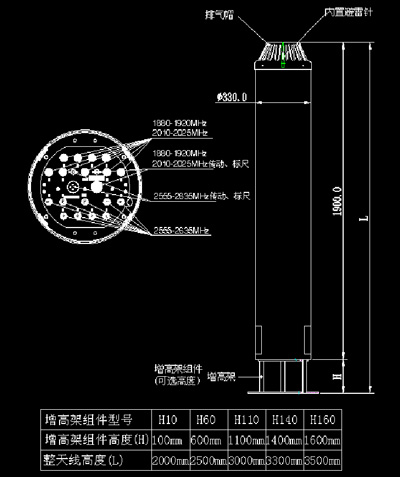

三、结构说明

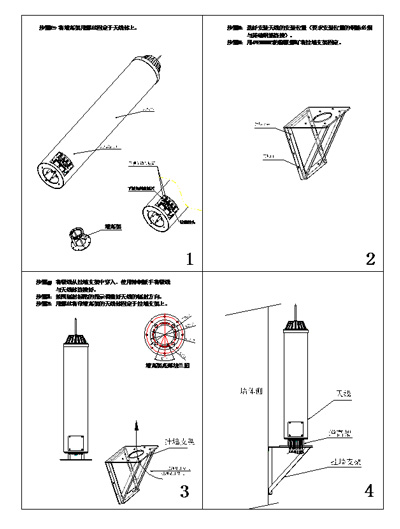

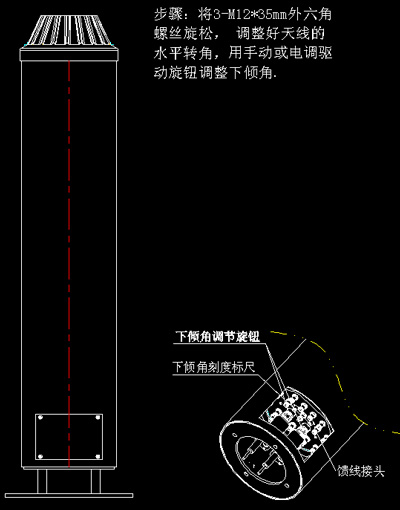

四、安装说明


|
