频率范围

2555-2635

结 构 参 数

阵列排列形式

直线

端口数目

8（单元端口）+ 1（校准端口）

极化方式

±45°

列间距

75mm

接口类型

9*N-Female

馈电位置

底部

天线罩材料

UPVC

雷电保护

直流接地

电 路 参 数

输入阻抗

50Ω

各单元端口驻波比

＜1.5

同极化隔离度

≥20dB（0°～5°），≥25dB（5°～10°）

异极化隔离度

≥25dB（0°～5°），≥28dB（5°～10°）

每端口连续波功率容量

50W

电 调 参 数

垂直面电下倾预设置值

2°～12° (手动电调或遥控电调)

垂直面电下倾角精度

±1°

水平面角度调整范围

±15°

校 准 参 数

校准端口至各单元端口的耦合度

-26dB±2dB

校准端口到各单元端口幅度最大偏差

＜0.7dB

校准端口到各单元端口相位最大偏差

＜5°

校准端口驻波比

＜1.5

校准通道耦合方向性

≥15dB

性 能 参 数

有源输入回波损耗

各单元端口有源输入回波损耗

≥10dB

垂直面波束

垂直面半功率波束宽度

7°

上部第一旁瓣电平

＜-15dB

下部第一零点填充

≥-20dB

单元波束

水平面半功率波束宽度

65±5°

增益

16dBi

前后比

≥25dB

交叉极化比（轴向）

≥15dB

交叉极化比（±60 度范围内）

≥10dB

同列两极化合成波束（用1分2等幅等相功分器测试）

垂直/水平极化轴比＞15dB

业务波束

0°指向波束增益

20dBi

0°指向水平面半功率波束宽度

26°

0°指向水平面副瓣电平

＜-12dB

0°指向波束两极化合成波束（用1分8等幅等相功分器测试）

垂直/水平极化轴比＞15dB

±60°指向波束增益

16dBi

±60°指向水平面半功率波束宽度

32°

±60°指向水平面副瓣电平

＜-5dB

交叉极化比（轴向）

≥15dB

前后比

＞32dB

广播波束

水平面半功率波束宽度

65°±6°

视轴增益注8

13.5dBi

视轴增益@φ=±60 处电平下降

10～15dB

前后比

≥28dB

交叉极化比（轴向）

＞15dB

交叉极化比（±60 度范围内）

＞10dB

机 械 性 能

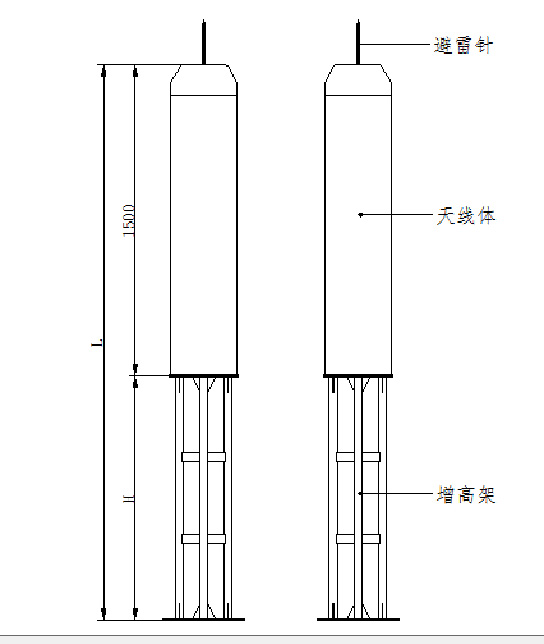

美化天线尺寸

φ315*1600mm

内含天线数

1面

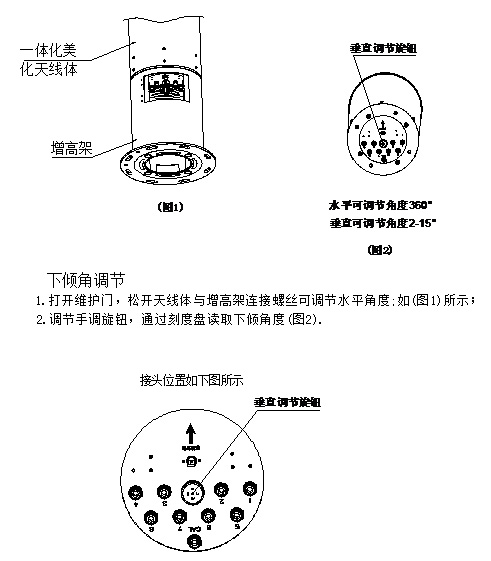

水平可调角范围

360°(增高架调角)

美化天线重量

28KG

雷电保护

直流接地，顶部避雷针用避雷线直接连接至底部钢架

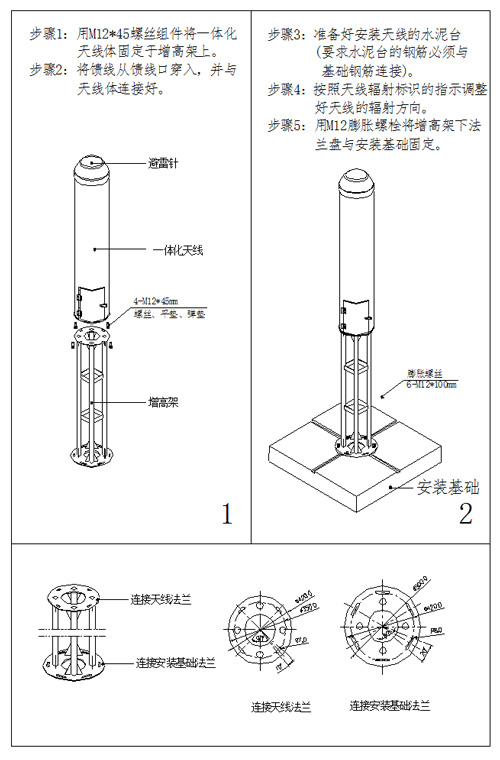

安装方式

楼面基础、锚固安装

维护方式

底部维护门

天线外罩材料

UPVC 厚度4mm

外罩表面处理

UPVC本色

天线外罩抗老化

保用10年

环境温度/极限温度

-40°~+60°/-55°~+75°

相对湿度

8%~98%

大气压

70~106kpa

工作风速

110km/h

摄冰厚度

10mm不被破坏

天线罩材料阻燃性

GB8624-1997难燃一级

防紫外线

一年之内不变色

耐酸碱度

两年之内无明显褪色

防水等级

IP55

其他要求

整体防腐、防锈

外露金属件（不锈钢除外）全部热镀锌；

配件说明

M12*45外六角螺栓、M12平垫、M12弹垫各4 pcs
